Наборные ударные клейма

Наборные ударные клейма, которые чаще всего называют пуансонами, состоят из держателя пуансонов, ручки пуансона и самих пуансонов. Мы все равно их называем наборными ударными клеймами, потому что такое название больше раскрывает их сущность, нежели французское poinçon - основной инструмент для штамповки, прессования и вырубки металла.

Простейший пример Вы видите на фотографиях внизу: однострочный держатель на 6 символов высотой 6 мм, ручка, наборы литер. Габариты литеры 6х3х18мм размер шрифта - 3мм.

Смысл такого приобретения кроется в том, что за один удар наносится одно обозначение, например, дата. Скорость маркировки возрастает, делать это становится удобнее. Так же к плюсам относится и то, что надпись ложится равномерно, символы не пляшут, глубина маркировки каждого символа равномерна, маркировка становится более аккуратной. Всё это обычными ударными клеймами не сделаешь,  можно убедиться в этом взглянув на последнюю фотографию - верхнее поле заполнено обычными клеймами, второе наборными.

Следует учитывать, что для такого держателя нужен не просто комплект букв или цифр 0-9, а необходимое количество для каждого конкретного случая. Например, для маркировки даты 2012 г. уже необходимо два одинаковых пуансона - две двойки.

Наборное клеймо шрифт 5 мм.

Рассмотрим вариант с высотой шрифта 5 мм и увеличенной строкой до восьми символов. На средней фотографии изображены пуансоны 3 и 5 мм.

Этот держатель очень удобен, если нужно заносить в переменные поля символы ударным способом, при условии, что они не меняются. Кроме того, маркировка получается более аккуратной: ровная строка, одинаковая глубина клеймения. На последней фотографии еще один пример - сверху промаркировано держателем пуансонов, снизу обычными ударными клеймами.

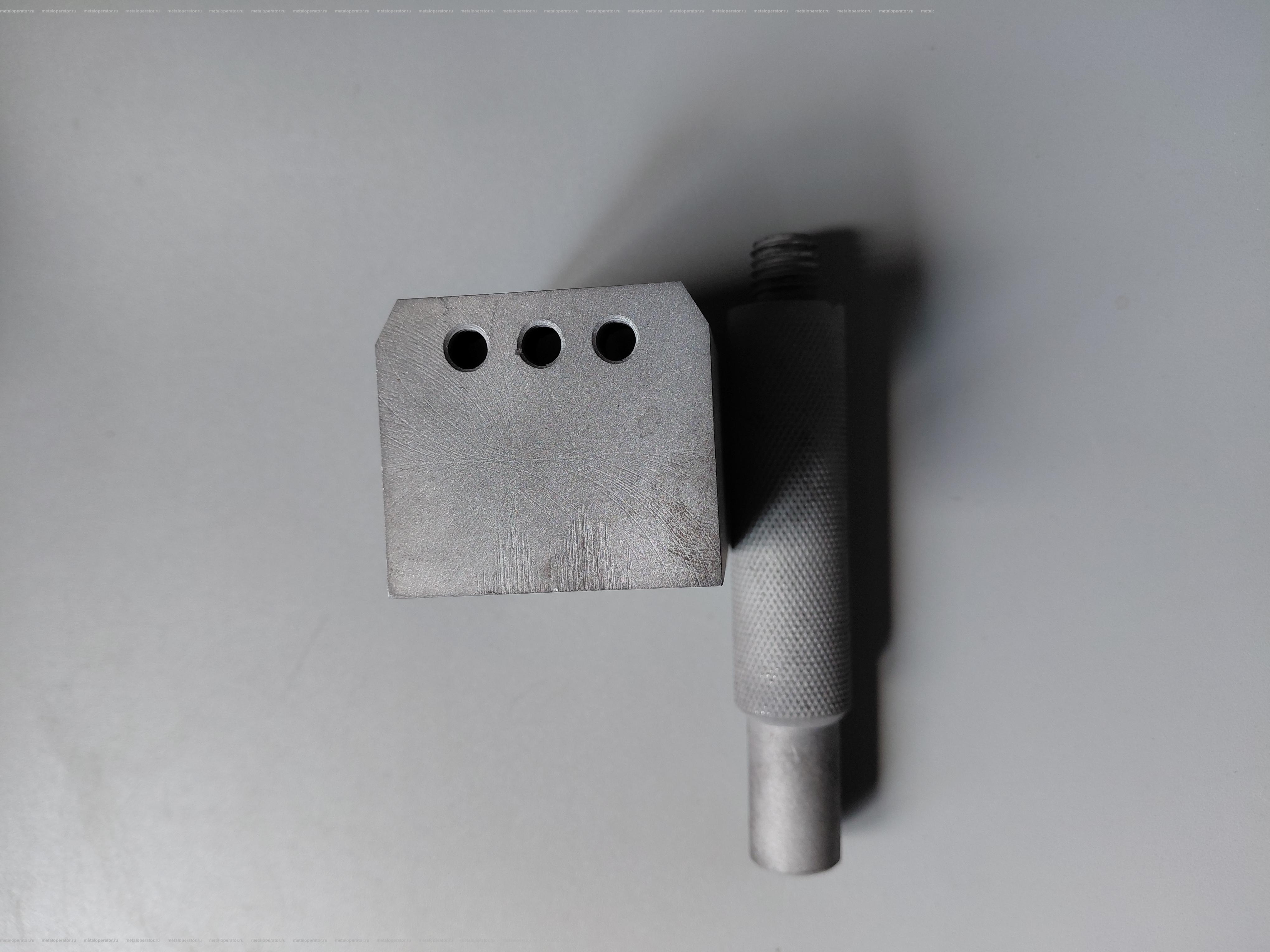

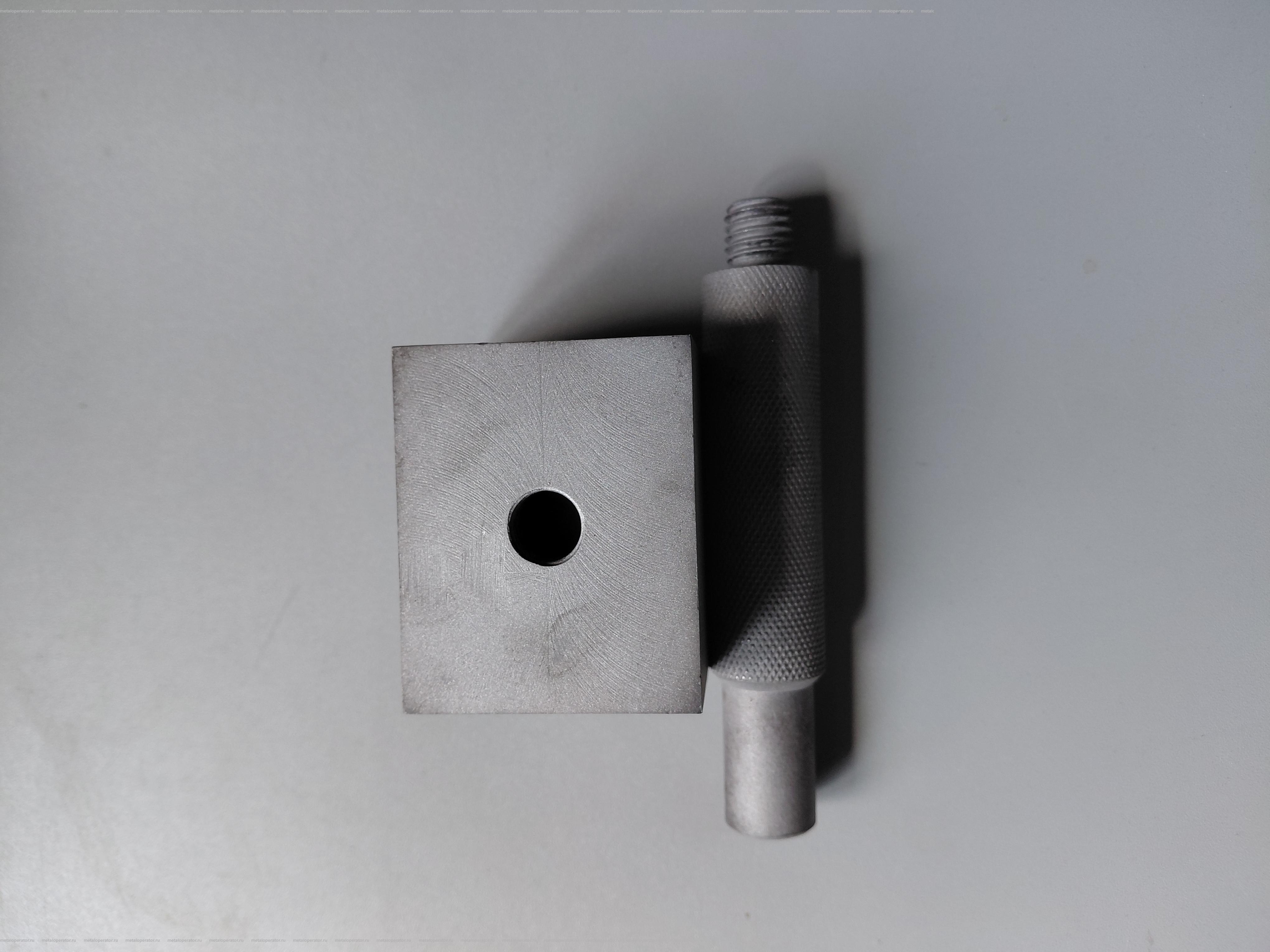

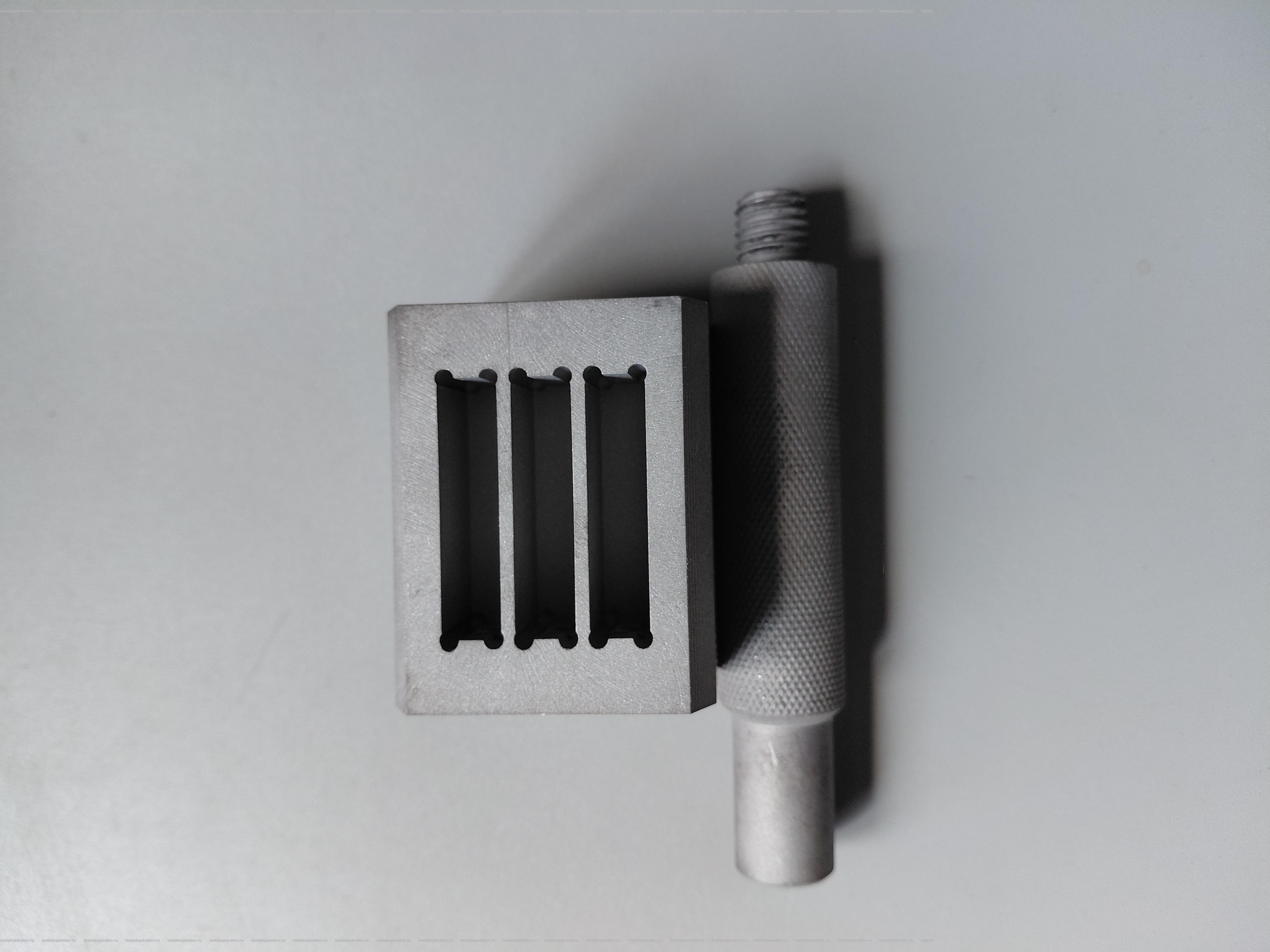

Трехстрочный держатель клейм (пуансонов)

Наборные клейма высота шрифта 12 мм

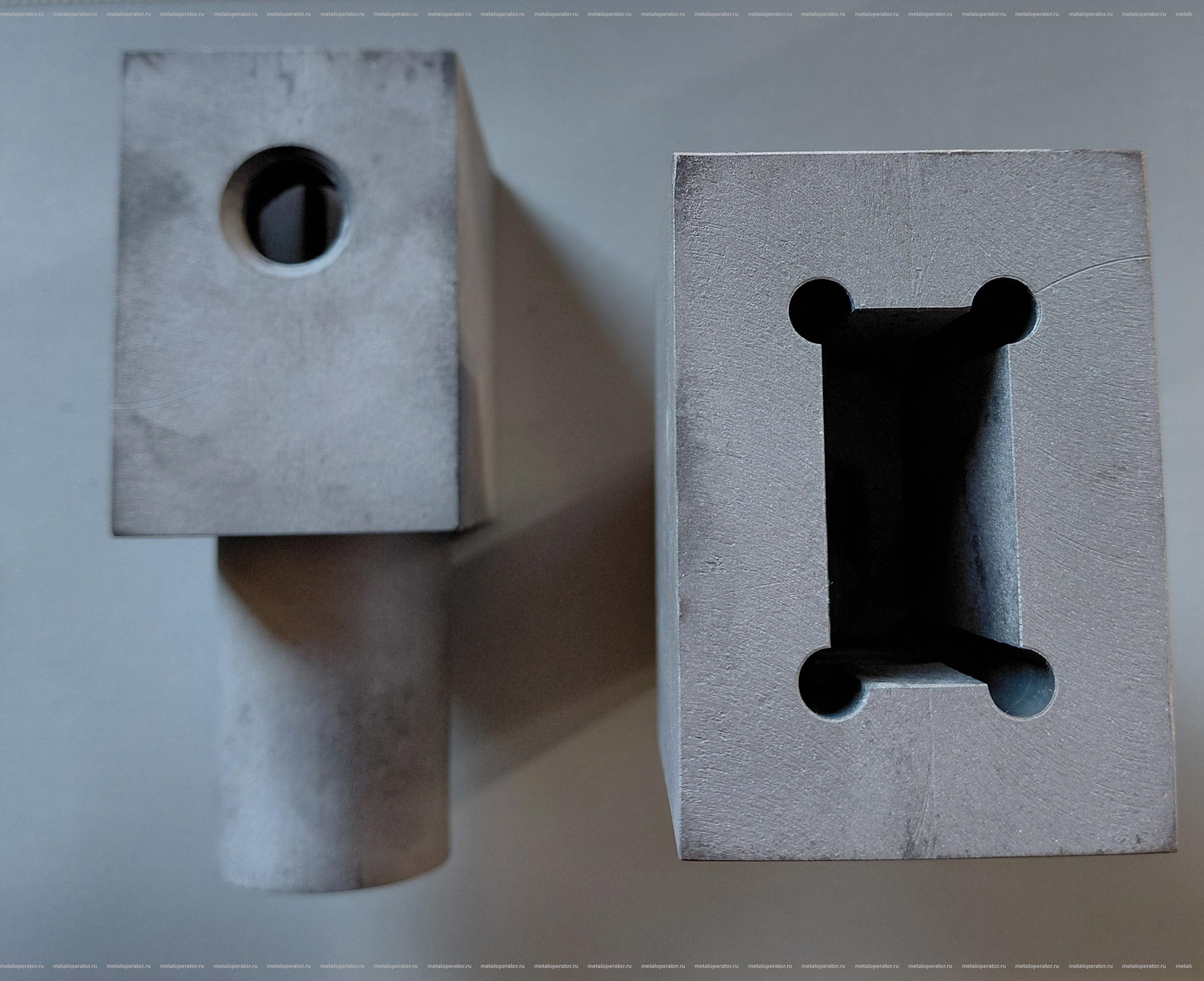

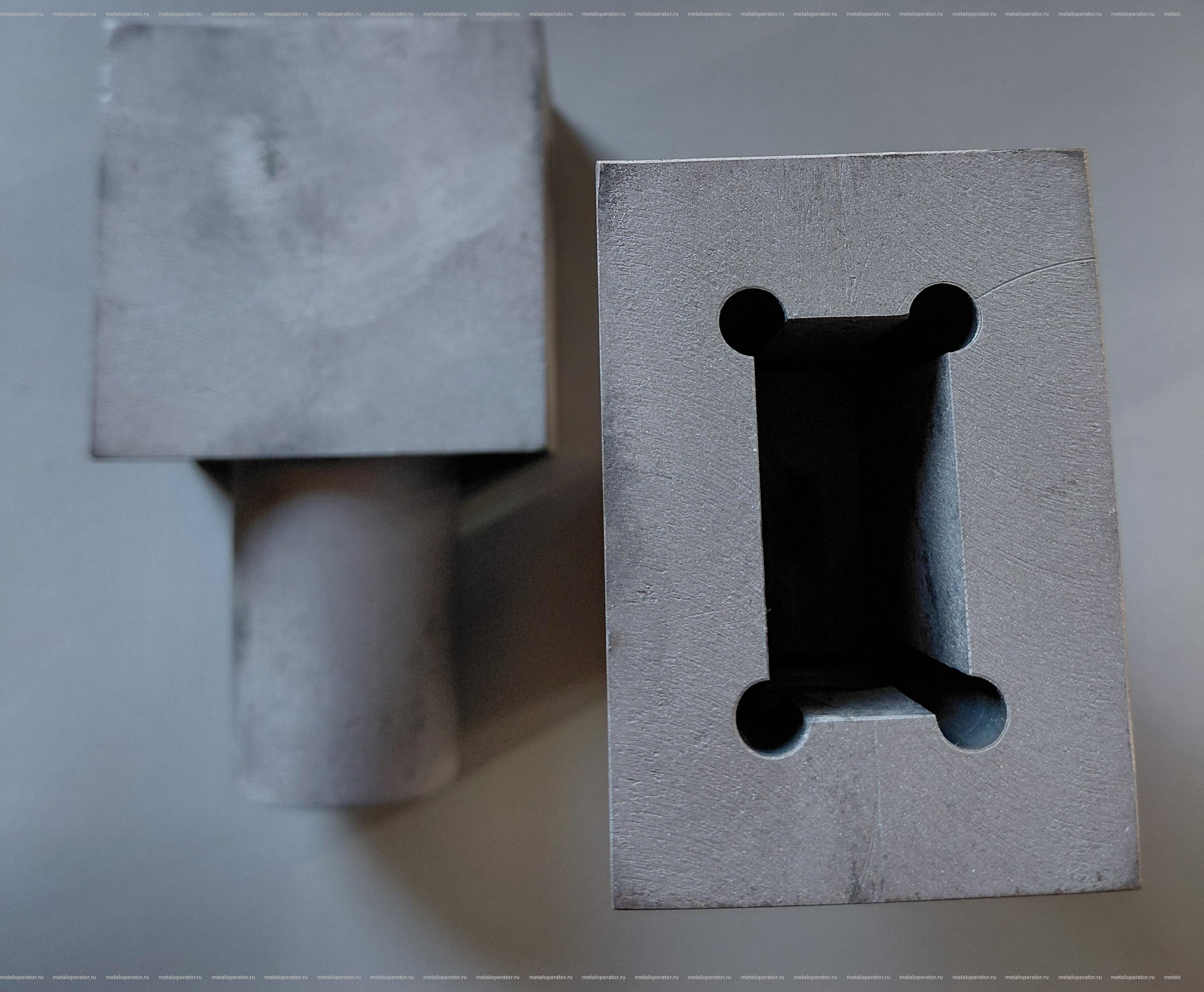

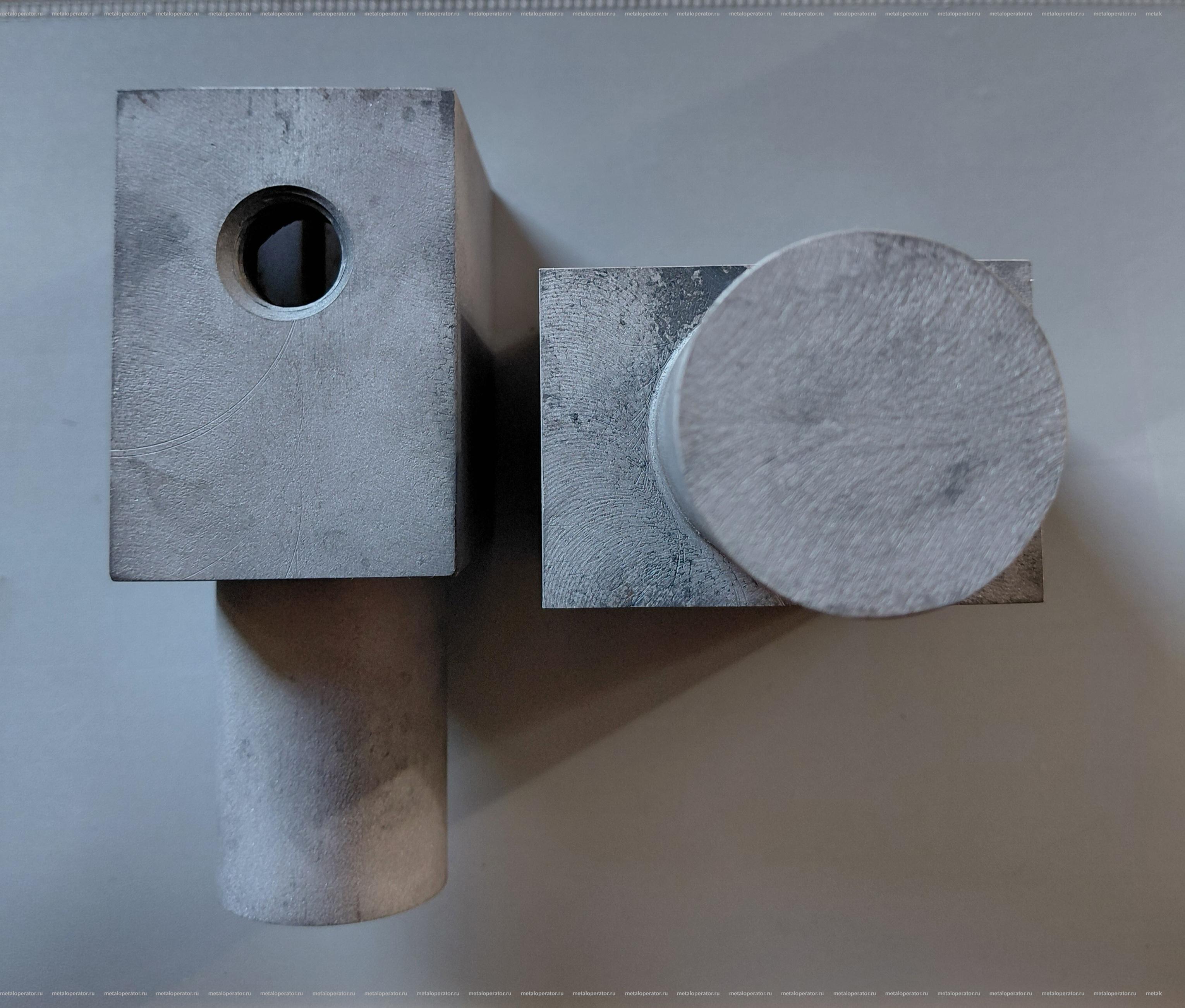

Держатель наборных клейм (пуансонов) для нанесения VIN номеров на стальные поверхности техники, например раму автомобиля или прицепа используются пуансоны высотой 10 или 12 мм, необходимое усилие 20 тонн.



Держатель для ручных ударных клейм
